TCP/IP協議族

現在Internet（因特網）使用的主流協議族是TCP/IP協議族，它是一個分層、多協議的通信體系。本章簡要討論TCP/IP協議族各層包含的主要協議，以及它們之間是如何協作完成網絡通信的。

TCP/IP協議族包含眾多協議，我們無法一一討論。本書將在后續章節詳細討論IP協議和TCP協議，因為它們對編寫網絡應用程序具有最直接的影響。本章則簡單介紹其中幾個相關協議：ICMP協議、ARP協議和DNS協議，學習它們對于理解網絡通信很有幫助。讀者如果想要系統地學習網絡協議，那么RFC（Request For Comments，評論請求）文檔無疑是首選資料。

TCP/IP協議族體系結構以及主要協議

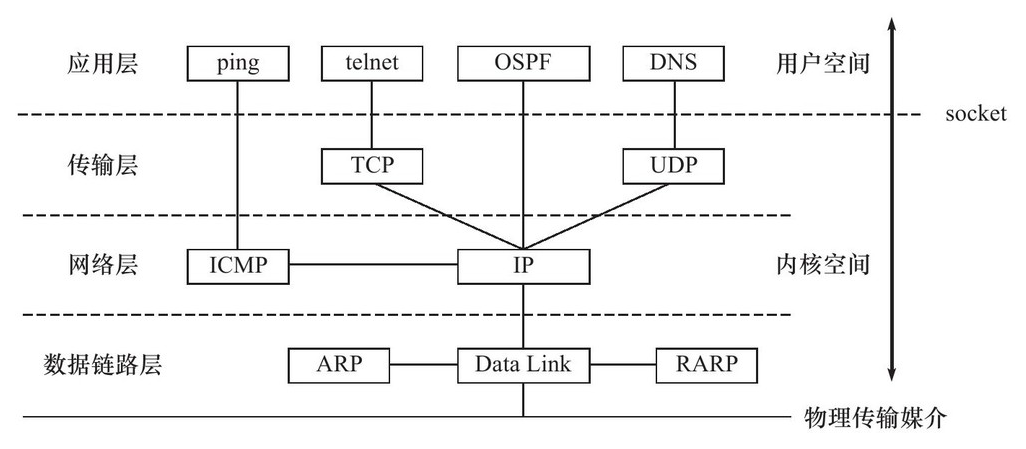

TCP/IP協議族是一個四層協議系統，自底而上分別是數據鏈路層、網絡層、傳輸層和應用層。每一層完成不同的功能，且通過若干協議來實現，上層協議使用下層協議提供的服務，如下圖：

封裝

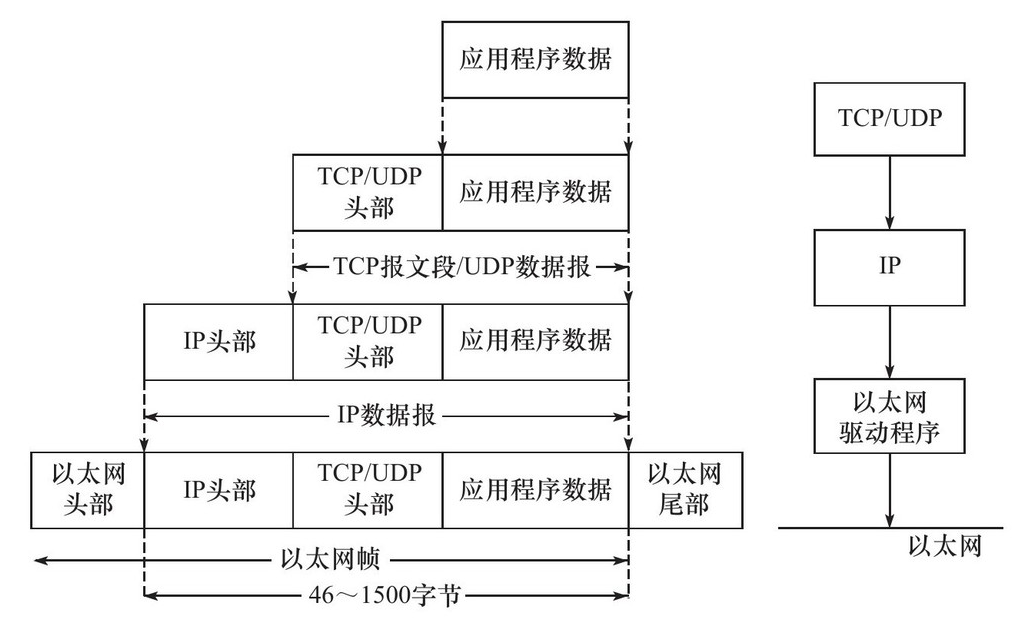

上層協議是如何使用下層協議提供的服務的呢？其實這是通過封裝（encapsulation）實現的。應用程序數據在發送到物理網絡上之前，將沿著協議棧從上往下依次傳遞。每層協議都將在上層數據的基礎上加上自己的頭部信息（有時還包括尾部信息），以實現該層的功能，這個過程就稱為封裝，如下圖：

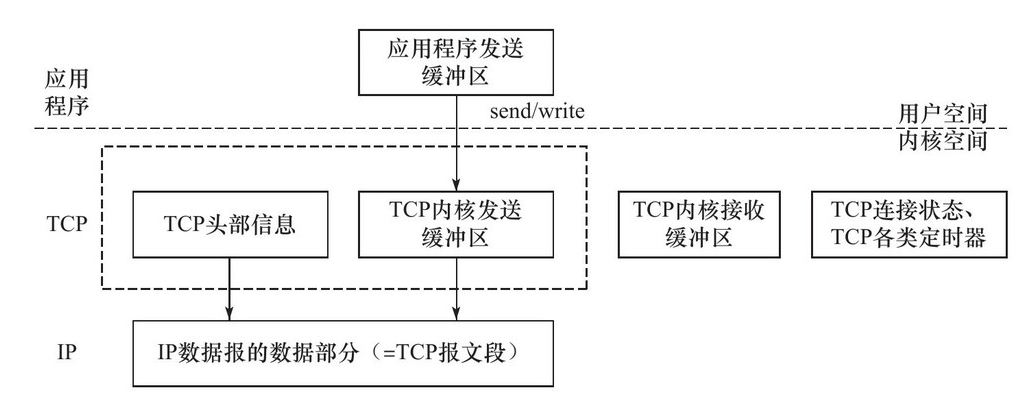

經過TCP封裝后的數據稱為TCP報文段（TCP message segment），或者簡稱TCP段。前文提到，TCP協議為通信雙方維持一個連接，并且在內核中存儲相關數據。這部分數據中的TCP頭部信息和TCP內核緩沖區（發送緩沖區或接收緩沖區）數據一起構成了TCP報文段，如下圖：

當發送端應用程序使用send（或者write）函數向一個TCP連接寫入數據時，內核中的TCP模塊首先把這些數據復制到與該連接對應的TCP內核發送緩沖區中，然后TCP模塊調用IP模塊提供的服務，傳遞的參數包括TCP頭部信息和TCP發送緩沖區中的數據，即TCP報文段。

經過UDP封裝后的數據稱為UDP數據報（UDP datagram）。UDP對應用程序數據的封裝與TCP類似。不同的是，UDP無須為應用層數據保存副本，因為它提供的服務是不可靠的。當一個UDP數據報被成功發送之后，UDP內核緩沖區中的該數據報就被丟棄了。如果應用程序檢測到該數據報未能被接收端正確接收，并打算重發這個數據報，則應用程序需要重新從用戶空間將該數據報拷貝到UDP內核發送緩沖區中。

經過IP封裝后的數據稱為IP數據報（IP datagram）。IP數據報也包括頭部信息和數據部分，其中數據部分就是一個TCP報文段、UDP數據報或者ICMP報文。我們將在第2章詳細討論IP數據報的頭部信息。

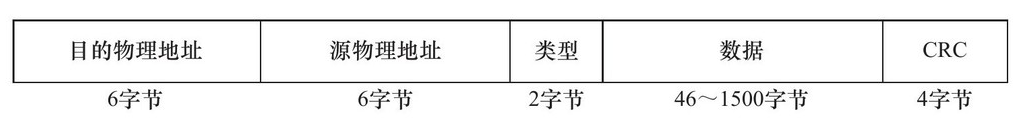

經過數據鏈路層封裝的數據稱為幀。傳輸媒介不同，幀的類型也不同。比如，以太網上傳輸?shù)氖且蕴W幀（ethernet frame），而令牌環網絡上傳輸?shù)膭t是令牌環幀（token ring frame）。以以太網幀為例，其封裝格式如下圖：

以太網幀使用6字節的目的物理地址和6字節的源物理地址來表示通信的雙方。關于類型字段，我們將在后面討論。4字節CRC字段對幀的其他部分提供循環冗余校驗。

幀的最大傳輸單元（Max Transmit Unit，MTU），即幀最多能攜帶多少上層協議數據（比如IP數據報），通常受到網絡類型的限制。圖1-6所示的以太網幀的MTU是1500字節。正因為如此，過長的IP數據報可能需要被分片（fragment）傳輸。

幀才是最終在物理網絡上傳送的字節序列。至此，封裝過程完成。
